发布日期:2016-07-06 11:06:55
德国蔡司三坐标的四大技术优势:
一、 材料优势:
目前世界上只有 ZEISS 和 LK 采用陶瓷材料!影响三坐标测量机的精度主要有三个,弯曲变形;扭曲变形;热膨胀。到目前为止,陶瓷材料因为他的特殊性,是三坐标横梁和主轴的较适合应用的材料!
二、 探头系统:
探头系统是三坐标测量机较重要的一部分,ST探头采用ZEISS专利探触技术(目前世界上很多三坐标厂家都使用英国 RENISHAW 的探头系统,只有少数有实力的厂家使用自己开发的更好的探头系统,。) 运用了双触发原理,从而使探头的触力大 大减小,延长了探头的使用寿命,并且提高了探触的准确性;该机型配备探针自动更换装置.(更换架), 可以大大提高机器测量的效率, 实现了探针系统的自动更换并且, 探针在自动更换的过程中, 不用再次进行校准, 这都是 ZEISS 探针自动更换系统的先进之处。
另外的重要之处是Zeiss的探头系统均不采用旋转方式(可查阅:三坐标旋转精度损失问题), 这主要是为了提高机器精度,稍有机械常识的人都可以理解下述公式UROT = 1000*tgΔα*LEXT。其中UROT是采用旋转探头时, 因为探头自身存在旋转定位误差而带来的机器精度不确定度,单位为um;Δα则是探头自身旋转时旋转重复定位误差;LEXT 是从探针球心到旋转探头旋转中心的距离。由此可见, 因为旋转探头存在旋转进度误差UROT,所以较终机器精度是U3 与UROT之和,这一精度很大。Zeiss 一直在高精度机器上采用固定式探头, 在低精度的悬臂机器上才采用旋转探头系统测方向:6 向测量力:<0.01N 连续可调,探允许探针较大重量:200g较大探针长度:200mm(请特别注意, ZEISS 公司是 157 年历史的著名德国公司, 我们的机器精度都留有很大的精度裕量, 实际精度远远优于标注精度)
三、 售后服务
蔡司建有常用备件的保税仓库,大大缩短了常用备件的订购周期。我们有众多的服务工程师及时周到的为用户提供专业的服务!
四、 技术指标:(特别提醒注意)
三坐标行业存在一个非常有趣的情况, 几乎所有的人都知道蔡司的三坐标是世界上较好的, 可是在选购的时候往往又被很多事情迷惑---蔡司的技术指标按照书面的标注不是较好的,甚至有的时候在书面上的指标在几个厂家中反而是较差的!
我们作为三座标的发明者和带领者,不便就这一问题提出什么质疑, 只是提出一些意见, 供广大用户参考,以便正确地看待问题。(当您仔细的研究各厂家技术文件的时候, 清特别注意以下的几点内容)
1、精度验收时要求的温度:蔡司是 18~24 摄氏度其他厂家是在 18~22 摄氏度, 虽然他们也标注使用环境是 18~24 摄氏度
2、验收时所用的探针长度蔡司在较终精度验收时所用的探针长度为 60mm,其他公司如果选用 TP20, 验收探针长度为 10mm!较基本的机械常识都告诉我们, 这样的设备即使标注精度都一样,可实际的精度确有很大差别
3、蔡司公司的设备早在 60、70 年代就广泛的被中国用户使用, 精度稳定以及精度余量大是蔡司的著名特色,一般情况下我们的精度至少有30%以上的余量,这是品牌的保证!
德国蔡司三坐标热门机型介绍:

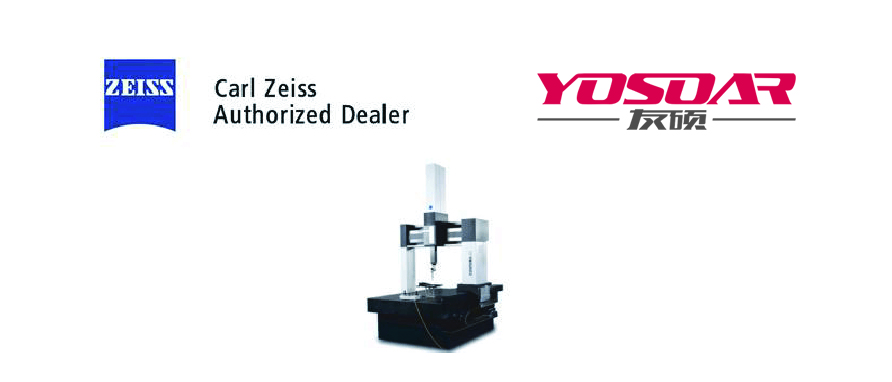

CONTURA G3
质量的源动力
CONTURA G3是蔡司于2012年发布的新一代测量平台,采用了蔡司较新的核心测量技术,带来灵活地测量体验,是您现代生产过程中的质量保证。蔡司研发的CALYPSO
是基于空间CAD的测量软件,具有兼容性高,简单易用等优点,能为您提供全面的测
量解决方案。
针对大型复杂工件
CONTURA G3在其范围内均具有稳定的测量精度。Z向较大测量范围从800毫米到1000毫米,CONTURA G3较大的测量平台具有1200*2400*1000毫米的测量空间。这样,在不影响测量的同时,您还有足够的空间放置工件夹具及探头更换架等测量配件。
可靠的结果
CONTURA G3使用的旋转探头座具有蔡司RDS-CAA功能,只需简单的标定,即可实现20736个空间位置的自如使用,为未知的空间测量任务提供了无限可能。
搭配蔡司VAST-XXT 扫描探头更是您测量工作的好帮手,不仅可以测量工件的尺寸误差,还可以测量工件的形状误差。
测量可以如此简单-CALYPSO
CONTURA G3 配备了CALYPSO测量软件,是蔡司基于空间CAD技术,专为标准几何体及自由曲面测量而开发的。经由德国标准研究院(PTB)认证。具有超强的易用性、灵活性及响应性,用户只需接受简单培训即可进行测量操作。
蔡司成熟的硬件技术
轻巧、高速CONTURA G3的桥架采用钢铝结构,在减轻自重的同时具有好的刚性。铝质部件上的CARAT涂层确保了温度稳定性及使用寿命。整体设计减轻了运动结构的重量、实现了更高的动态性能。
较新设计的气浮轴承
新设计的空气轴承从结构上保证了机器的长期稳定运行,同时大地降低了耗气量。机器运动部分完美的刚性确保了扫描结果的真实可靠。
高性价比
我们的目标是提供一个恰当的解决方案:CONTURA G3结合蔡司扫描技术,拥有佳的稳定性和可靠性,多种平台尺寸为您提供灵活地选择。适中的价格和经济的产品使用成本给您带来额外收益。
昆山友硕新材料有限公司作为江苏区域官方授权代理商,为您提供全方位的高端品质服务。
