三坐标测量仪如何建立工件坐标系





什么叫工件坐标系?三坐标测量仪测量过程中建立工件坐标系的方法

三坐标机测量第一步:找正产品基准(工件的放置与机器坐标系不平行);

工件在工作台上放置时不可能与机器坐标系完全重合,在测量过程中会因投影平面等问题出现误差,所以要使用工件的基准来建立坐标系,又称“找正零件”。

三坐标机测量第二步:建立工件基准;

在一些求距离、观察坐标位置、求轮廓、位置度等计算时,需要使用工件基准,建立工件坐标系后,可以以这些基准为参照,方便我们得出结论。

三坐标机测量第三步:指出工件放置的位置,运行程序;

在编制DCC的测量程序时,多数情况下要以零件坐标系为基础来编制。这样在零件位置变化时,只要粗建零件坐标系,就可使程序自动运行测量。

三坐标机测量第四步:使工件与CAD模型坐标系一致;

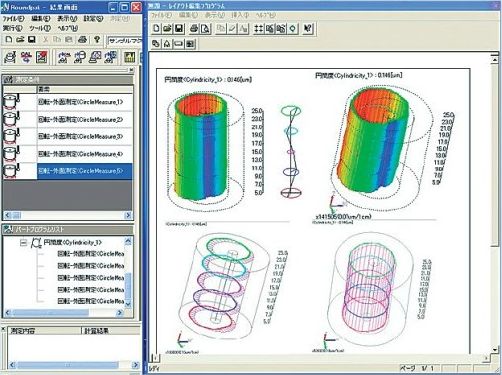

在使用CAD模型的情况下,首先要使被测零件与CAD模型的坐标系统一致,以获得零件的理论数据,便于进行自动测量、编程、进行轮廓比对、输出检测报告等。

零件坐标系可以根据需要建立若干个。
