三坐标科普10期:蔡司三坐标中的CMM Check是什么意思?

   每日一分钟三坐标相关,入行如此简单!

  大家好,今日小编跟大家分享下,蔡司三坐标中的CMM Check是什么意思?CMM Check, 顾名思义就是三座标系统诊断器,借助它可以判定三座标是否达到DINEN ISO10360及 VDI/VDE2617规定标准。它的主要用途包括:

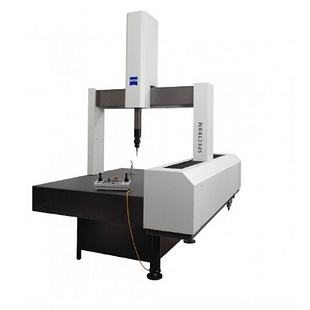

蔡司三坐标

  检查三坐标探头系统的探测性能

  检查三坐标探头系统的扫描性能

  检查CMM 用作形状测量机器时的过滤特性

  检查三坐标的线性测量误差

  检查带转台三坐标的4轴误差

  蔡司三坐标中的CMMCheck上安装有如下经过计量部门鉴定的高精度的尺寸和形状标准部件:

  直径为50毫米的环规;

  带有10μm 和250μm平剖面的高精度圆柱体--切口柱

  长度分别为50mm和400mm

  (转台选项 )两个直径为 30mm的陶瓷球。

  配套的蔡司CMM Check检测程序,该程序是必须有许可才能运行 ,程序包含检测和评定两部分,其中评 定结果以检测因子方式给出,并可直接以此结果来判定三座标是否达标。

  具体操作过程:

  将CMM Check放在三座标的选定位置上并用M12 螺钉锁紧;

  根据CMM Check的摆放位置准备探针(角度调针及校针

  本文由蔡司中国代理商友硕新材料Pancy编辑整理,更多关蔡司三坐标中的CMM Check,或者蔡司加工过程中遇到的实操问题,可以关注我们的网站,我们有在线售后工程师免费为您做技术答疑,希望可以对大家有帮助!
