蔡司三坐标测量机Calypso应用之求解双球跨棒距Mdk(跨棒距)

 各位蔡司三坐标测量机的伙伴们我们又见面了,以后关于蔡司三坐标测量机测量知识将在这个网站更新今天我们来给大家讲讲CALYPSO中解双球跨棒距Mdk这个知识。不了解的小伙伴们可以那本子记下重点。

  Gear Pro软件中,可以通过使用特定规格PIN或者测球,结合自定心功能直接求解获得或者通过测量齿面上同一圆周的点,软件计算得到双球跨棒距 Mdk 或双棒跨棒距 MdR。

  上述方法一(通过自定心求解方式),也可以在蔡司三坐标测量机的Calypso中编程实现。自定心求解计算双球跨棒距Mdk原理如下所示。

  实际使用中奇数齿和偶数齿Mdk值定义方法有所不同。下面图分别是对于外齿和内齿,在奇数齿和偶数齿情况下的计算方法。偶数齿,任意齿槽对面也是齿槽。而奇数齿,任意齿槽对面是齿。

  在蔡司三坐标测量机的Calypso软件中结合自定心功能也可以得到Mdk(日常用的测针都是球形测针,所以这里就不讨论MdR求解,两者原理是一样的)

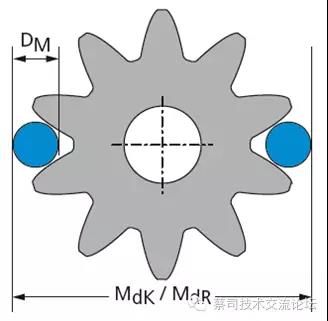

  实际图纸中,都是要计算特定大小测球Dm时的双球跨棒距(简称跨球距)。那么也就是首先需要有特定大小直径Dm的测针,才可以在Calypso中求解跨球距。这个是和Gear Pro齿轮软件最大的差异,因为Gear Pro软件还可以使用方法二通过测量齿面上同一圆周的点来计算得到Mdk

  下面介绍蔡司三坐标测量机测量机Calypso中如何计算得到Mdk(假定当前测针的直径就是特定大小规格Dm)

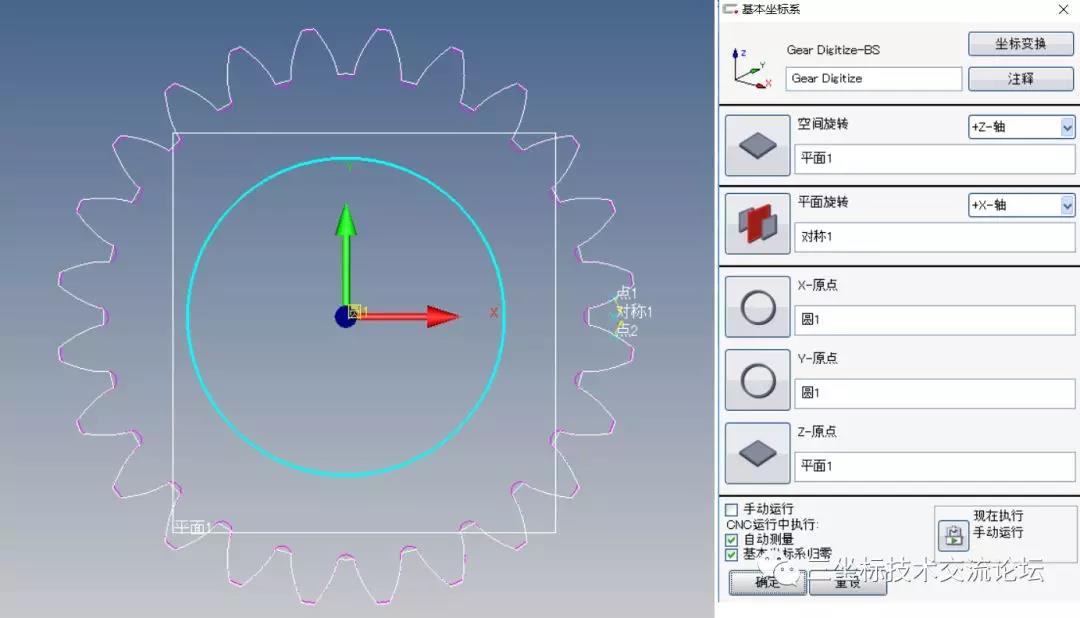

  第一步:建立产品基本坐标系,需要设定第二旋转轴

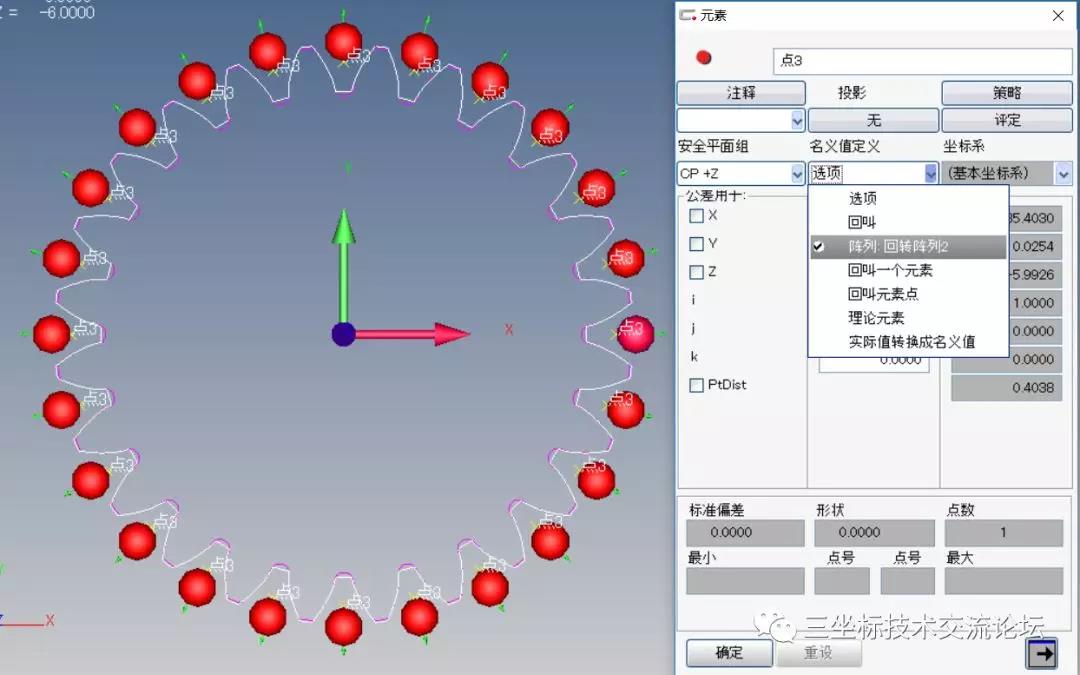

  第二步:定义一圈自定心阵列点,下图是一圈24齿

  针对偶数齿:

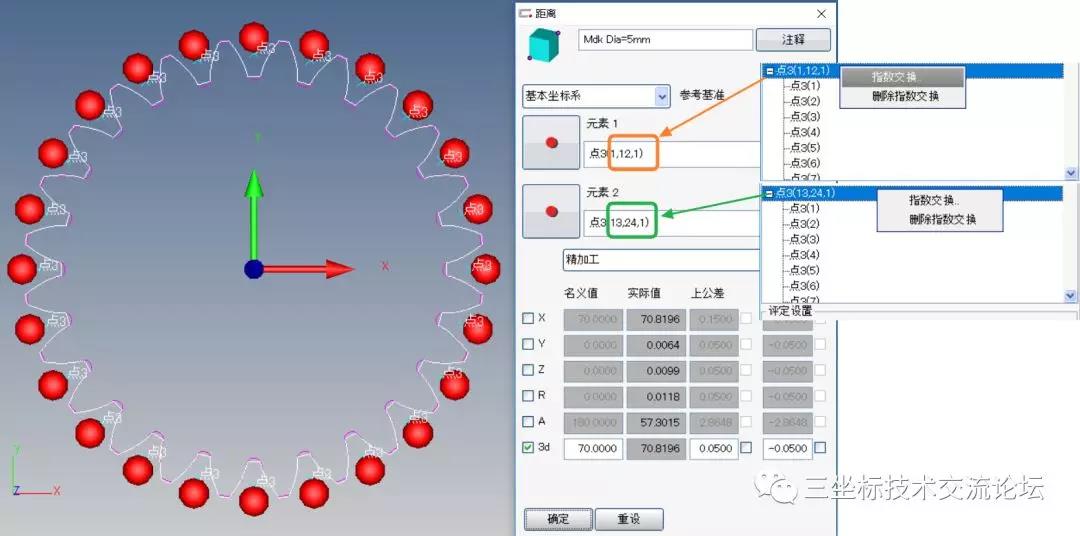

  T1: 输出相对两个点的距离(需要设定循环指数交换)

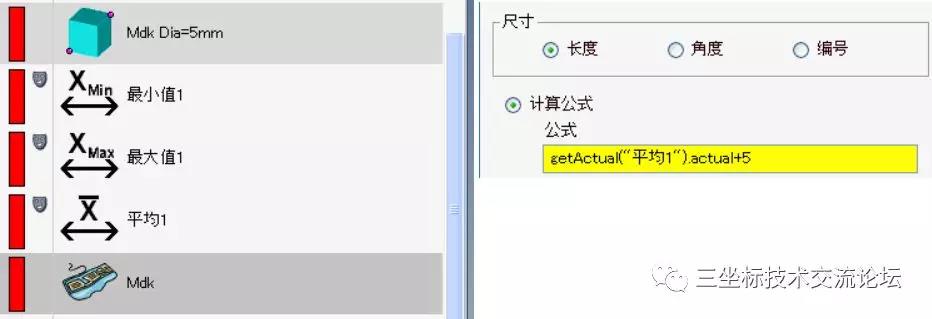

  T2: 输出两个点距离的平均值,然后在用公式计算得到

  外齿轮Mdk = 平均距离+DM;内齿轮Mdk = 平均距离-DM

  同时也可以输出最大和最小跨棒距

  针对奇数齿:

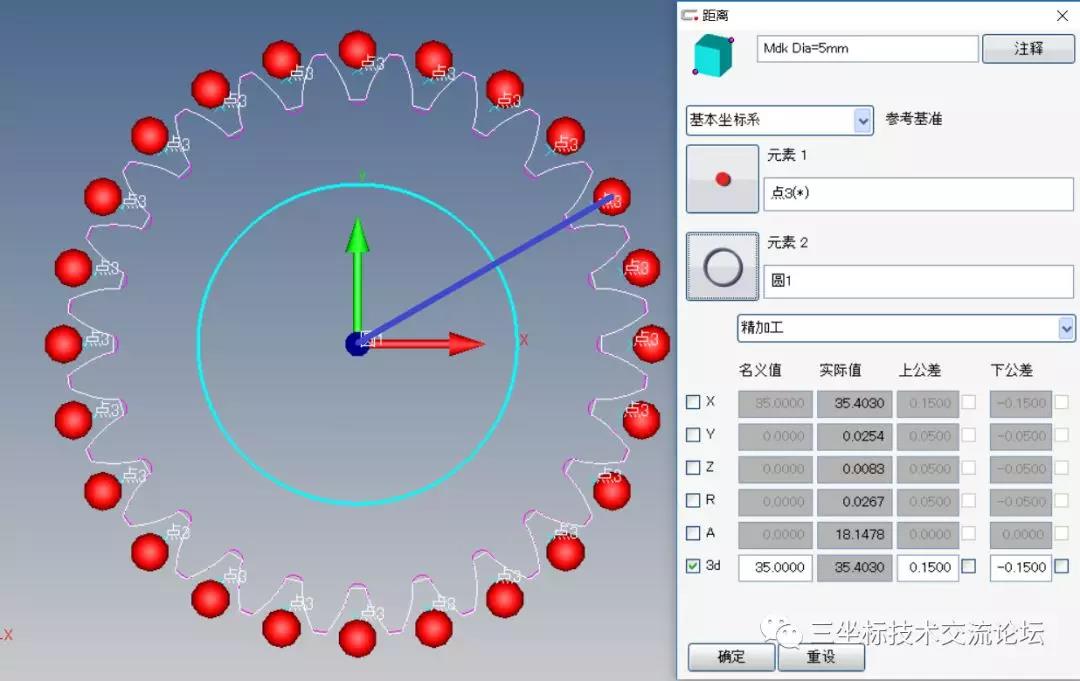

  T1: 输出每个点和中心的距离

  T2: 输出每个点到中心距离的平均值,然后在用公式计算得到

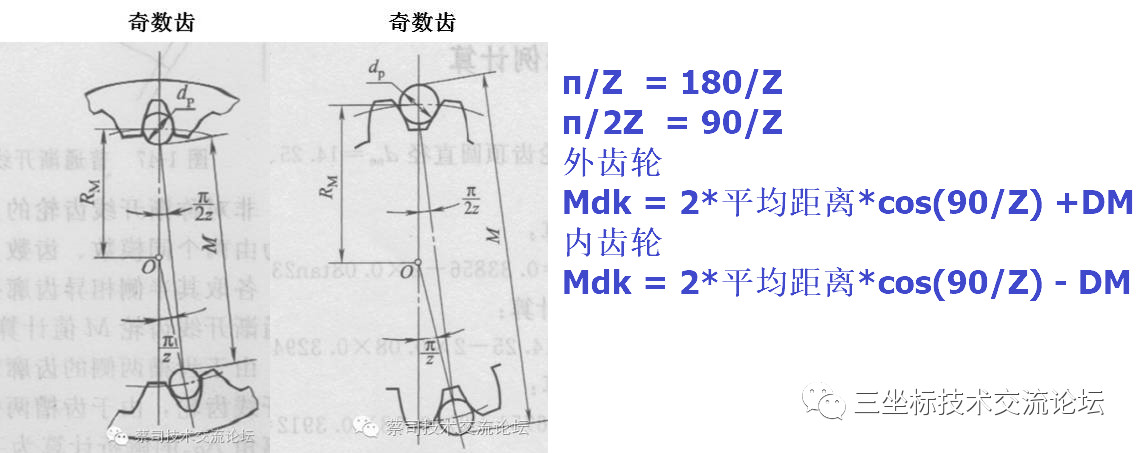

  设定齿轮的齿数为Z,那么相邻两个齿槽的角度 = 2π/Z = 360/Z

  相邻齿槽角度的一半 = π/Z = 180/Z

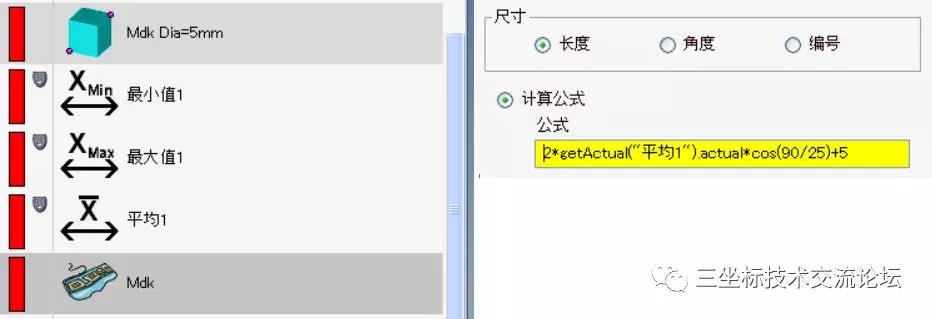

  外齿轮Mdk = 2*平均距离*cos(90/Z) +DM

  内齿轮Mdk = 2*平均距离*cos(90/Z) - DM

  同时也可以输出最大和最小跨棒距



以上就是本期的蔡司三坐标测量机CALYPSO软件测量教程,关于下次的教程我们也会如期更新。如果各位还有更多疑问的话可以致电我们:0512-57566117了解更多知识。
