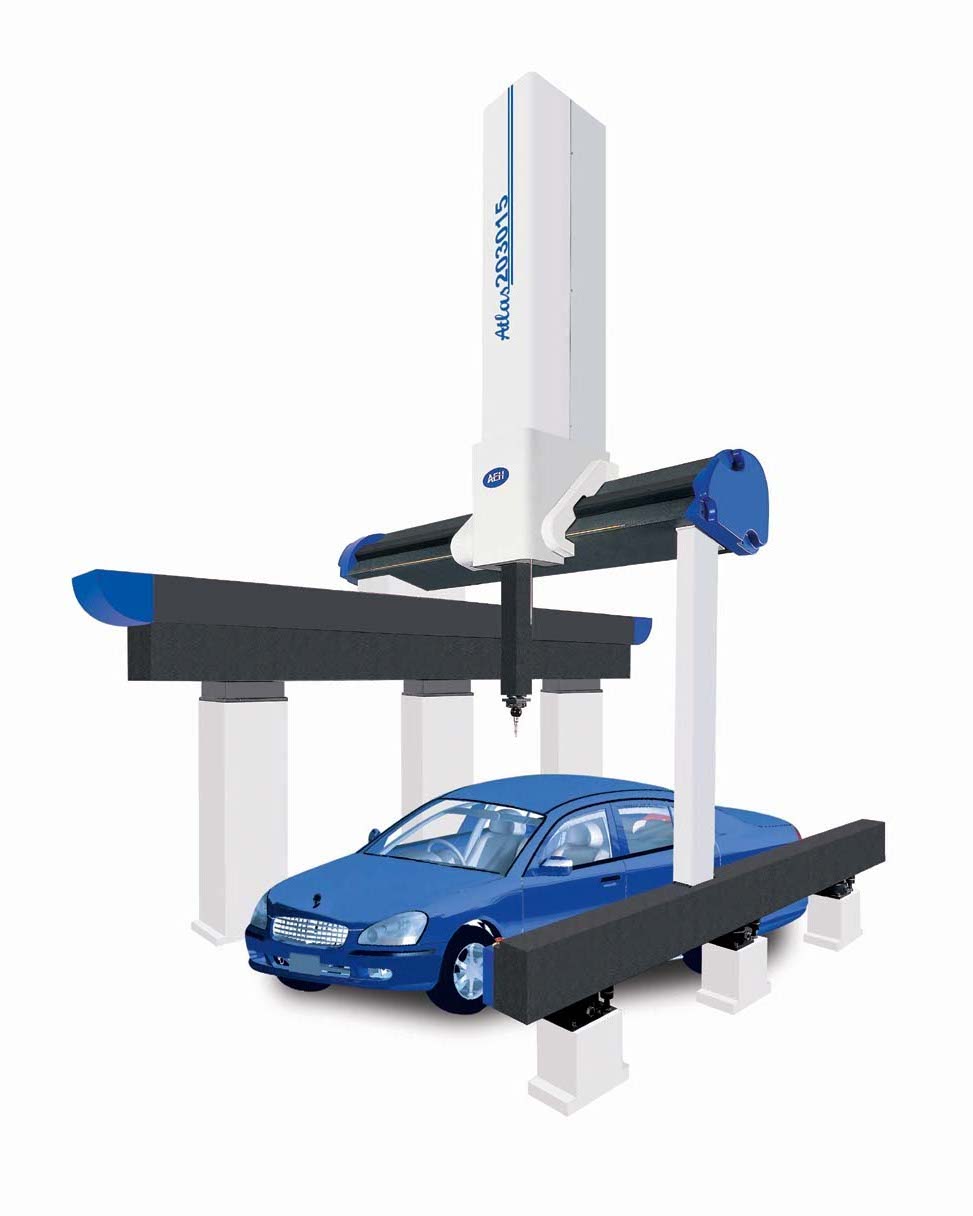

三坐标测量机1-3代发展史了解下

 我们都知道三坐标测量机有很多品牌:蔡司三坐标测量机,日本三丰,海克斯康等等。但是你可能知道蔡司三坐标测量机的发展史,也许不了解整个测量机的发展史,那么今天就给大家科普下1-3代的三坐标测量机发展史:

  第一代:世界上第一台三坐标测量机是英国的FERRANTI公司于1959年研制成功的。当时的测量方式是测头接触工件后,靠脚踏板来记录当前坐标值,然后使用电脑来计算元素间的位置关系。1964年,瑞士SIP公司开始使用软体来计算两点间的距离,开始了利用软体进行测量资料计算的时代。70年代初,德国ZEISS公司使用电脑辅助工件坐标系代替机械对准,从此测量机具备了对工件基本几何元素尺寸、形位公差的检测功能。

  第二代:随着电脑的飞速发展,三坐标测量机技术进入了CNC控制机时代,完成了复杂机械零件的测量和空间自由曲线曲面的测量,测量模式增加和完善了自学习功能,改善了人机接口,使用专门测量语言,提高了测量程序的开发效率。

  第三代:从90年代开始,随着工业制造行业向集成化、柔性化和信息化发展,产品的设计、制造和检测趋向一体化,这就对作为检测设备的三坐标测量机提出了更高的要求,从而提出了第三代测量机的概念。其特点是:1、具有与外界设备通讯的功能;2、具有与CAD系统直接对话的标准资料协定格式;3、硬体电路趋于集成化,并以电脑扩展卡的形式成为电脑的大型外部设备。



  【坐标测量机的精度评定标准】

  坐标测量机的精度评定标准:ISO10360

  1994年,ISO10360国际标准《坐标测量机的验收、检测和复检检测》开始实施。这个标准说明了三坐标测量机性能检测的基本步骤。中国目前实行的测量机国家标准GB/T16857.2-1997《坐标计量学-第二部分:坐标测量机的性能测定》便等同于ISO相应标准。

  ISO10360在主标题“产品几何量技术规范(GPS)–坐标测量机(CMM)的验收检测和复检检测”下,共分以下六个部分

  —第1部分:辞汇;

  —第2部分:测量线性尺寸的坐标测量机;

  —第3部分:配置转台轴线为第四轴的坐标测量机;

  —第4部分:扫描测量型坐标测量机;

  —第5部分:多探针探测系统的坐标测量机;

  —第6部分:计算高斯辅助要素的误差评定。

  ISO标准主要包含三个主要参数:长度测量最大允许示值误差(MPEE)、最大允许探测误差(MPEP);对于扫描测量,采用最大允许扫描探测误差(MPETHP)。

  在进行测量机的采购之前,使用者需要熟悉有关测量机的验收标准。以下是关于ISO10360的简要介绍:

  ISO10360-1(2000)“辞汇”

  该标准的第一部分定义了所有与坐标测量机相关的辞汇定义。例如:"探测系统"或"标准球",在这儿,我们就不再细述。

  ISO10360-2(2001)“测量线性尺寸的坐标测量机”

  (MPEE)和最大允许探测误差(MPEP)。

  长度测量最大允许示值误差MPEE:

  在测量空间的任意7种不同的方位,测量一组5种尺寸的量块,每种量块长度分别测量3次所有测量结果必须在规定的MPEE值范围内。

  最大允许探测误差(MPEP):

  25点测量精密标准球,探测点分布均匀。最大允许探测误差MPEP值为所有测量半径的最大值。

  ISO10360-3(2000)“配置转台轴线为第四轴的坐标测量机”

  对于配备了转台的测量机来说,测量机的测量误差在这部分进行了定义。主要包含三个指标:径向四轴误差(FR)、切向四轴误差(FT)、轴向四轴误差(FA)。

  ISO10360-4(2003)“扫描测量型坐标测量机”

  这个部分适用于具有连续扫描功能的坐标测量机。它描述了在扫描模式下的测量误差。

  大多数测量机制造商定义了"在THP情况下的空间扫描探测误差"。在THP之外,标准还定义了在THN、TLP和TLN情况下的扫描探测误差。

  最大允许扫描探测误差(MPETHP):

  沿标准球上4条确定的路径进行扫描。最大允许扫描探测误差MPETHP值为所有扫描半径的最大差值。注:THP的说明必须包括总的测量时间,例如:THP=1.5um(扫描时间是72秒)THP说明了沿已知路径在密度最大的点上的扫描特征。ISO10360-4进一步说明了:TLP:沿已知路径,以低密度点的方式扫描。THN:沿未知路径,以高密度点的方式扫描。TLN:沿未知路径,以低密度点的方式扫描。

  以上就是关于三坐标测量机的发展史,如果您还想了解什么的话可以致电我们:0512-57566117,我们将竭诚为您服务。
