三坐标测量机工业课堂:同轴度测量技术讲解

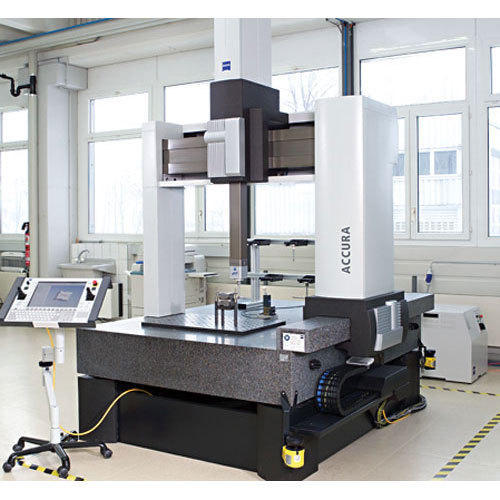

同轴度检测是我们在测量工作中经常遇到的问题,此时,用三坐标测量机(CMM)来测量同轴度是一种不错的选择。三坐标测量机同轴度的最大特点是无须转动工件,无须专用芯轴或专用支架,无须机械找正,只需用测头探针对工件取点采样,即可快速输出测量结果。用三坐标测量机进行同轴度的检测不仅直观且又方便其测量结果精度高并且重复性好。经过思考总结了一些关于同轴度测量的内容。

  三坐标测量机同轴度测量方法定义:

  对于基准圆柱与被测圆柱(较短)距离较远时不能用测量软件直接求得,通常用公共轴线法、直线度法、求距法求得。

  同轴度测量可以分为同轴求距法,公共轴线法等等。接下来友硕小编就给你详细科普下这两点知识。

  三坐标测量机同轴求距法

  同轴度为被测元素和基准元素轴线间最大距离的两倍。即用关系计算出被测元素和基准元素的最大距离后,将其乘以2即可。求距法在计算最大距离时要将其投影到一个平面上来计算,因此这个平面与用作基准的轴的垂直度要好。这种情况比较适合测量同心度。

  公共轴线法

  在被测元素和基准元素上测量多个横截面的圆,再将这些圆的圆心构造一条3D直线.作为公共轴线,每个圆的直径可以不一致.然后分别计算基准圆柱和被测圆柱对公共轴线的同轴度,取其最大值作为该零件的同轴度。这条公共轴线近似于一个模拟心轴,因此这种方法接近零件的实际装配过程。

  实际应用

  在被测工作截面较短的情况下,可用改测直线度以替代同轴度的变通方法。因为这种情况下轴的倾斜对工件装配影响较小,而轴心偏移对工件装配影响较大,测量轴心偏移实际上就是测量轴心连线的直线度。具体实现方法为:分别在两个小圆柱上测量n个截面圆,然后选取这n个圆的圆心拟合一条三维直线.该直线的直线度可近似替代同轴度(同轴度=2x直线度)。工作截面越短,该方法效果越好,并且可很方便地制作一个综合量规来验证该方法的准确性。要求两端部相对轴线的同轴度为d0.03,直接利用三坐标测量机手动测量两侧圆柱或者通过构造两圆柱,构建轴线,算出与轴线的距离,乘以2就是同轴度值。

  两D80的孔左侧为基准A.要求右侧孔相对基准同轴度D0.02.此时只能分别测头A90B9A90B180两方向测量,建立公共轴线,求右侧孔对基准的同轴度,直接评价即得结果。

  正所谓活到老学到了,三坐标测量机的测量知识有很多,利用三坐标测量机测量这是一项很有讲究的工作,需要注重技巧性和科学性这两点。多学习多操作才能了解更多的知识,甚至上手三坐标测量机的操作。
