蔡司的Calypso Planner软件可减少多达50%的编程时间

发布日期:2019-10-30 14:34:39

  卡尔蔡司工业测量技术(IMT)今天推出了CALYPSO Planner,这是基于CALYPSO CAD的软件的脱机版本。

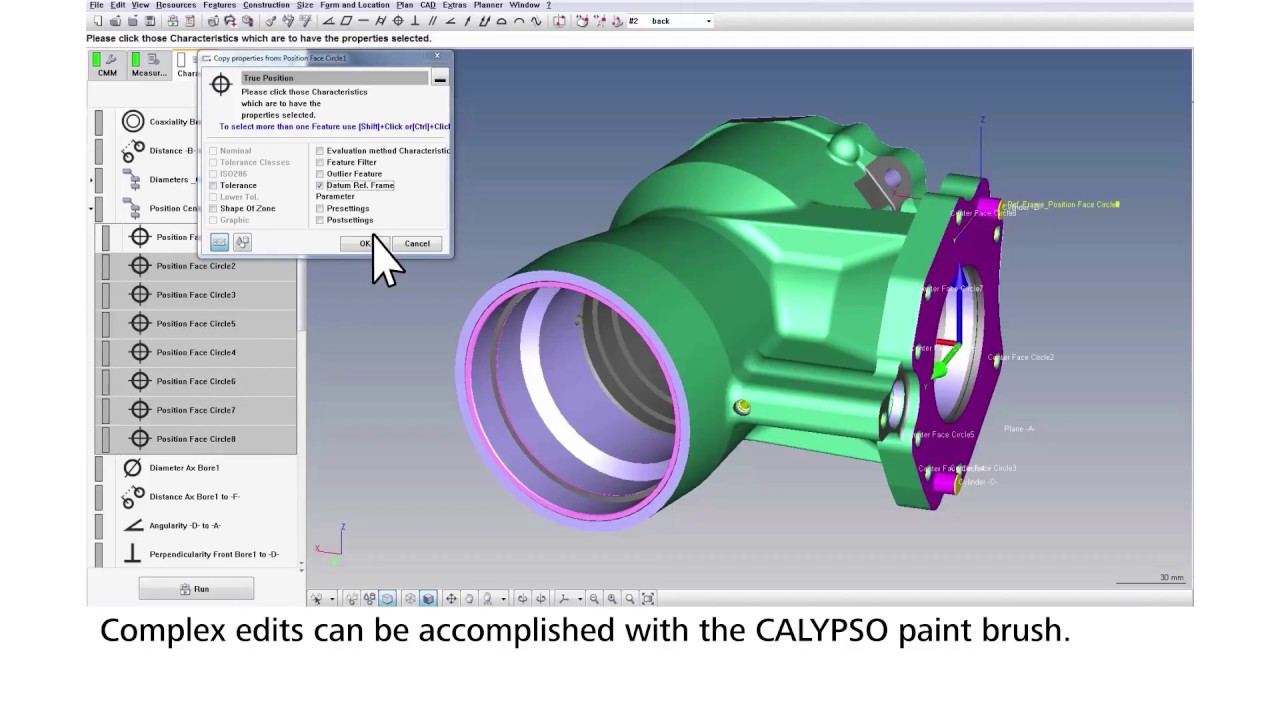

  使用CALYPSO Planner,可以通过标准接口(即STEP,IGES,VDAFS)传输CAD数据,也可以直接从不同的CAD系统(即CATIA,ProEngineer,UniGraphics,IDEAS)导入CAD数据。根据存储在软件CAD核心中的CAD模型创建测量程序。离线版本提供了CALYPSO在线版本中所有标准的基本功能,即几何元素和方形安全区域的选择过程。

  方形安全区域用于自动定义探测路径。定义为完全封闭工件。在测量特征之前和之后,传感器将移动到正方形区域的下一个平面。所有传感器组件均位于方形区域之外,以防止碰撞。

  CALYPSO有几种可用的选项,这些选项在脱机版本中特别有用,即优化行进路径的生成和CAD数据的利用。

  使用“ CALYPSO模拟”选项,可以将设置的行进路径和手写笔显示为动画。虚拟触控笔套件允许用户创建各种触控笔模型和组合。在行程运动的动画过程中,触控笔和CAD模型之间的碰撞会自动识别。然后可以进行必要的更正。

  选项“特征输入”提供了全新的视角。它允许从CAD模型中导入尺寸和公差信息,并在CALYPSO中适当地重新分配几何元素。数据通过STEP接口进行传输。读取并识别所有数据后,实际上会自动编译测量程序。根据零件的种类,编程时间最多可减少50%。

  卡尔·蔡司(Carl Zeiss)是国际领先的公司集团,在全球光学和光电行业中运作。该公司总部位于德国奥伯科琴。

  卡尔蔡司集团为生物科学和医疗保健,消费品和工业市场的系统解决方案这三个战略性增长领域提供产品和服务。该集团由六个业务部门组成,这些业务部门全权负责,通常在其市场中排名第一或第二。

  该公司在30多个国家/地区设有代表处,并在欧洲,北美,墨西哥和亚洲设有生产工厂。在2002/2003财政年度,全球大约14,150名员工创造了20.29亿欧元的收入。
