昆山友硕详解带你了解计算机断层扫描CT

   计算机断层扫描现已广泛用于实验室,在线或在线进行各种工业计量设置,以进行产品评估和包装完整性评估。主要优点是,它可以检查零件的内部结构或包装的封闭功能,而不会对物件本身造成任何伤害或破坏。

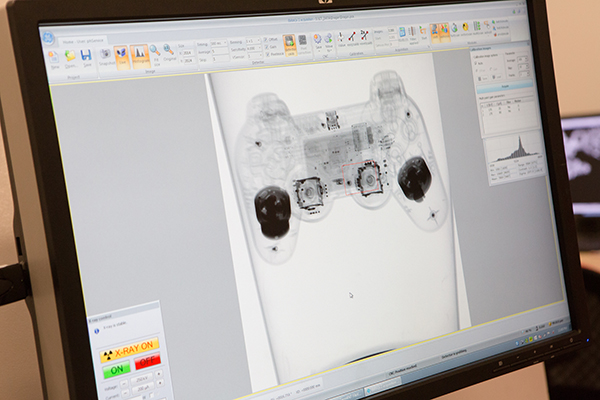

  工业CT扫描仪利用与CT扫描仪在医院和医生办公室中使用的相同类型的技术- 从不同角度获取多个读数,并将CT灰度图像转换为基于体素的3D点云。一旦CT扫描仪生成了点云,专家就可以生成CAD与零件的比较图,构建零件的3D模型或对零件进行逆向工程以适应他们的需求。在包装领域,尤其是在涉及药品或个人产品的地方,这种能力至关重要。例如,高速在线扫描可以检查药丸瓶上的密封以确保气密性,而在线或实验室扫描可以立即以各种方式将制造的产品与CAD程序进行比较。

  工业扫描仪具有许多优点,例如:无损获取对象的内部结构,验证极其精确的内部尺寸,允许与参考模型进行比较,没有阴影区域,与所有形状和尺寸兼容,没有后处理工作以及极为出色高分辨率成像。

  3D和计算机断层扫描在工业计量应用中最常见的用途包括:

  逆向工程–对现有零件或对象进行测量,然后创建精确的CAD复制品的过程。当您拥有已制造的零件或物体而不是原始印刷品或设计数据时,此技术非常有用。

  非接触式测量–通过使用类似激光发射照相机的3D扫描仪来捕获现有对象的几何形状的过程。

  接触测量–一种收集相对于彼此的单点的方法。接触测量的解决方案范围很广,便携式CMM通常使用两种系统解决方案:1)为了捕获局部或小体积信息,使用了数字化或铰接臂; 2)对于较大体积的项目,光学解决方案包括激光跟踪仪和摄影测量仪。

  远程扫描–以毫米级精度对结构,桥梁,土地,工厂或过程操作进行详细的360°3D快照。

  艺术品伪造–对于被认为是工业产品来说有点不寻常,但是例如,每年都有数百家美术馆,经销商和拍卖行使用扫描来验证艺术品,以及雕塑的结构完整性。

  制作加工模型–同样,在这里,艺术家通常会在制作青铜雕像或生产高级服装系列之前,先扫描他们的模型,无论是人造模型还是人体模型。

  这些3D成像设备和远程扫描仪可服务于广泛的行业,并有助于确保它们执行最高水平的测试和准确性。当前正在使用该技术的一些不同行业以及所追求的目标是:

  制造–用于组件的内部检查并确保零件符合规格;这包括由金属,塑料,聚合物,复合材料甚至3D打印产品制成的注塑,铸造,锻造或制造零件

  发电 /核能–可以扫描核电厂或常规发电设施的复杂,难以到达的危险区域,以进行管道对准,锅炉完整性,安全壳建筑稳定性等

  医疗–器械和设备,植入物,矫形器和假体;例如,一次性膝关节可以与原始CAD程序以及医生的MRI进行精确比较,以确保准确性

  汽车和航空航天 –允许工程师对机械进行虚拟测试,帮助理解故障,作为研究和开发工具来分析结构,模拟反应

  艺术–检测伪造品和雕塑品的完整性

  金属铸件–检查气泡和整体孔隙率

  食品–检查内容和包装完整性

  塑料工业–检查质量,壁厚和孔隙率分析

  模具制造 -提供强大的检查和测量工具,以验证精确的注塑模具并检查零件的结构完整性

  有各种各样的工业扫描设备样式和尺寸可满足不同类型的应用。用于实验室的台式样式的微型单元,直至用于工厂或过程中使用的完整工业级地板模型,再到可在车间或现场使用的便携式测量臂,如今通常都可以买到。一次性使用合同的制造商或服务组织,并且可以选择租用或租赁购买。例如,许多使用我们服务的客户随后购买了设备和培训,以添加此高端计量技术,以扩展其内部CMM或测试实验室。对于较大的生产设施,我们经常会看到当今的计量已集成到生产线中,以便立即分析零件,无论是模制,冲压,焊接还是其他方式的零件,

  典型的CT扫描仪提供广泛的测量功能。尺寸从满足最严格要求的小型台式机模型开始,并从0.25μm起测量最小的3D细节。它们可以配备不同的X射线功率,从纳米分辨率的160kV到225kV,320W的最高功率,到300kV,320W的最高功率。

  较大的扫描仪可用于直径最大为500mm,高度为600mm,重量最大为50kg(110磅)的工件的超快速CT数据采集。在这种类型的系统上执行的典型功能可能包括:对扫描的涡轮叶片进行3D分析,对铝铸件进行自动倒孔率体积分析,以及对机加工铝制缸盖进行标称实际CAD比较的3D测量。

  工业扫描的未来拥有无限的可能性,尤其是与3D打印或其他增材制造方法结合使用时。随着技术的进步和性能的提高以及成本的不断降低,工业扫描行业正在为未来5至10年的爆炸性增长做好准备。
