共同成长,相互学习:从零开始了解三坐标测量机
发布日期:2020-01-24 15:37:37
CMM三次元测量仪-三次元量测仪-座标量测仪(CoordinateMeasuringMachine,CMM),简称三次元,又称三次元量床。
日本用语为三次元测定机,大陆用语为三维测量机或三坐标测量机。
CMM三次元测量仪-三次元量测仪-根据探测方式的不同,主要分为接触式和非接触式两大类,接触式是以探测系统直接碰触工件来进行量测,非接触式是以影像或雷射作为探测系统,没有直接与工件接触。
CMM三次元测量仪-三次元量测仪-接触式座标量测仪其量测原理为利用探针(大部份尾端有一颗红宝石球)去碰撞工件的边缘,取得该位置的座标值,再减去测头的半径即为工件的实际座标值。
一般量测仪的三轴都有安装光学尺,当测头接触到工件时,会送出讯号以撷取目前座标值,再经由量测软体运算处理,便可计算出我们要的座标值或尺寸,所以您只要依照量测位置去取点便能得到量测数据。
三次元机台的材质与外型结构
目前大部份三次元机台结构都使用精密花岗石做为平台,较好的机台会使用00级以上的花岗石。
三轴的结构大部份都使用花岗石,有些机型会使用铝合金或铸铁,较高阶的机种会使用碳纤、陶瓷或其它複合材质。

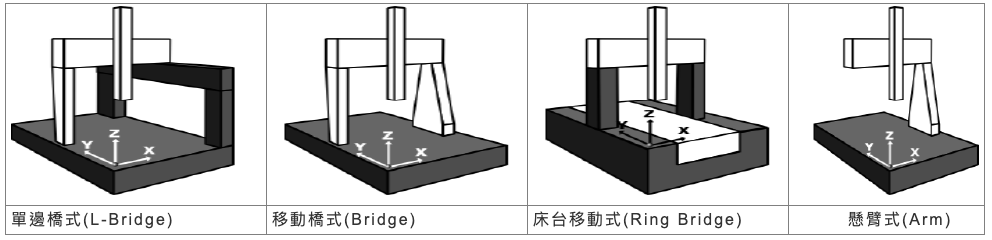

三次元机台常见的外型结构主要有以下四种:
三次元机台的运动方式-CMM三次元测量仪-三次元量测仪
运动方式一般区分为滚珠线性滑轨及气浮滑轨两种。
滚珠线性滑轨的干涉及变形较大,比较少使用在大型机台;现今的主流为气浮滑轨,其原理为压缩空气在空气轴承与轨道间形成一个几微米(um)低摩擦力及低阻力的空气层,也就是说空气轴承会浮在轨道上,这时便可轻易移动。
传动方式分手动、马达传动两种。一般有三种机型区分:
• 手动量测:直接拉着Z轴或人工旋转手轮来移动。
• 电控量测:移动轴安装马达,利用摇杆或电子手轮来控制移动。
• DCC(CNC)自动量测:移动轴均安装伺服马达,并利用电控系统,在程式指令下可自动量测。
