蔡司CONTURA G2三坐标测量机的导航器技术

   卡尔·蔡司正在扩展了CONTURAG2三坐标测量机,目前它已经在中型公司中流行,现在包括精确且快速的CONTURAG2导航仪三坐标测量机(CMM)。卡尔·蔡司(CarlZeiss)的动态导航器技术极大地提高了扫描速度,而又不牺牲测量精度。现在可以快速从一个功能导航到另一个功能。


  随着CONTURAG2导航器的推出,这一独特的技术现在在此类中首次可用。

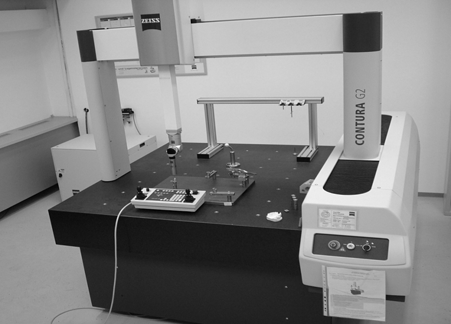

蔡司contura g2

  CONTURAG2三坐标测量机的测量范围为X=700,Y=700和Z=600mm;X=700,Y=1,000和Z=600毫米。技术功能包括高灵敏的VASTXT黄金有源探头,基于CAD的CALYPSO测量软件以及VAST导航仪选件,以及用于控制单元的智能扫描引擎。通过较短的校准时间,这些元素的最佳交互作用比传统扫描可提供更高的生产率。快速确定尺寸,形式和位置;即使使用复杂的触控笔系统也可以进行精确的测量。附加的实际好处包括自动定心探测功能,机械防撞保护以及每次更换测针时自动进行平衡。可以使用长度不超过500毫米,重量不超过500克的测针。CONTURAG2导航仪还可以在18°C至26°C的扩展温度范围内作为HTG(高温梯度)测量机达到MPEE=1.5+L/333的长度测量误差阈值。配备了附加的温度传感器,测量机也可以在最小的气候条件下运行。

  应用确定测量机

  CONTURAG2系列可根据测量要求为各种应用提供合适的三坐标测量机。

  CONTURAG2direkt为卡尔·蔡司的桥式三坐标测量机打开了大门。配备了VASTXXT扫描探针的该机器已经可以测量大量工件,例如,在使用单个测针或星形探针就足够的应用中。

  CONTURAG2RDS是具有不同角度位置或需要小测针的零件的首选机器:具有计算机辅助精度的RDS铰接式探针支架,仅需几次测量就可以可靠地测量甚至困难的几何形状。此外,RDS允许使用接触式和光学传感器以实现最大的灵活性。

  CONTURAG2aktiv是长探针的正确CMM,可用于深入测量零件。可选配功能强大的DTDynatouch单点传感器或VASTXT有源扫描探头,CONTURAG2aktiv可确保进行高效的测量。

  CONTURAG2RDS和CONTURAG2aktiv的测量范围从700x700x600mm到1,000x1,200x600mm。Z型有效测量范围可通过U形花岗岩工作台选件扩展200mm,用于较大的工件。

  CONTURAG2导航仪现在可用于对精度和生产率有更高要求的测量应用。

  卡尔·蔡司的新型扫描三坐标测量机:CONTURAG2导航仪,可进行非常快速,非常准确的测量。
