三坐标测量仪的结构主要分为哪几类



  三坐标测量仪作为工业生产中用来测量的仪器,其能够在六面体的空间范围内,对物体的长宽高等进行精密的测量,因此受到许多生产厂家的青睐。广泛应用于汽车制造、电子生产、塑胶生产等行业中。三坐标测量仪的结构有多种,主要有以下几种分类:

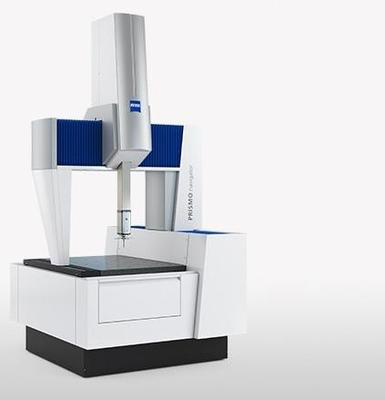

  一、移动桥架型

  在三坐标测量仪中,移动桥架型是 常用的一种结构,也是测量较为精准的一种结构。主轴被厢形架引导着沿水平梁在垂直方向上移动。梁和支柱形成一个巧妙地“桥架”,桥架沿着轴的方向进行移动,这种结构能够得到 小的挠度。

  二、床式桥架型

  与移动桥架型相似的是,床式桥架型的主轴也是沿水平梁在垂直方向上移动,而梁是沿着两条水平导轨移动。支柱被固定在三坐标测量仪上,同时导轨在支柱的上表面。这样使得机器的惯性较小,在手动操作时更为容易。

  三、柱式桥架型

  柱式桥架型,又称为门型,是架子直接被固定在地板上的一种类型,它比床式桥架型有着更大的刚性。各轴由马达来进行驱动,操作者能够在桥架内进行工作。一般情况下,较大型的三坐标测量仪会在内部使用这种结构。高质量,完善的三坐标测量仪,可测量范围也就更大。

  四、闭环桥架型

  闭环桥架型是三坐标测量仪中一种较为特殊的一种结构类型。因为它的驱动方式由工作台中心来控制,所以可以减低桥架移动时带来的冲击而且它还是三坐标测量仪中 稳定的一种结构类型。

  五、L形桥架型

  L形桥架型并不是三坐标测量仪中原本固有的结构类型,它是为了使桥架在移动时能够得到 小的惯性,而进行了设计上的一些改变,对于初用者来说操作较容易,不过刚性相对较弱。

  除了上面说的几种结构,三坐标测量仪还分为轴移动悬臂型、单支柱移动型、水平臂移动型等多种分类。随着工业生产的需要,三坐标测量仪的结构类型还会不断进行设计和完善。用户可在考虑实际情况的前提下,选择品质好的三坐标测量仪。根据所要测量物的特点,选择更合适的结构类型进行测量。
