蔡司三坐标Calypso RPS与P6坐标系的建立方法

发布日期:2023-03-16 16:05:57

   在蔡司三坐标里RPS=Reference Point System=参考点系统无论有无CAD模型,只要图纸标注有RPS点的表格,自然都要使用RPS方法建立基本坐标系。

  RPS坐标系最常用的是RPS321和RPS自由曲面,此篇主要介绍两种用法。

  无论有无CAD模型,只要图纸标注有RPS点的表格,自然都要使用RPS方法建立基本坐标系。

  区别在于:

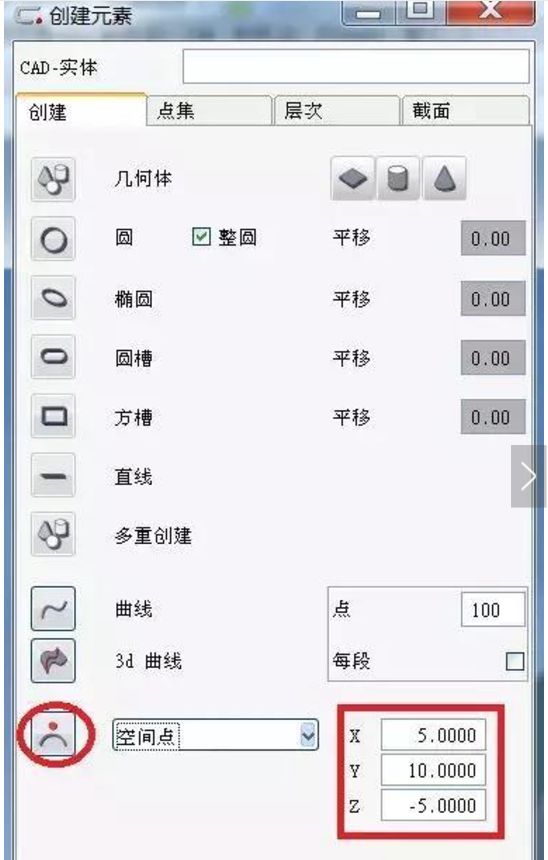

  1) 有CAD模型且默认坐标系位置正确 那么使用CAD/创建元素/空间点,输入X,Y,Z即可生成空间点。‍

蔡司三坐标

  2) 没有CAD模型 那么需要观察图纸,所有RPS点如何构造得来,例如:投影、相交等; 或者生成空白的空间点,将X、Y、Z、i、j、k都手动输入。

  以上是Calypso操作手册内对于RPS321的介绍 那么图纸上的RPS321表格标注是什么样的呢?

蔡司三坐标

  图中RPS3,4,5控制Z轴;RPS2控制Y轴;而RPS1控制X和Y轴。 注意控制总数为6,所以在RPS坐标系内只能有6个勾。 那么在Calypso中应该如何设置呢?

蔡司三坐标

  以上RPS坐标系内只能有7个勾,这是图纸规定的。 如果所有方框都挑勾,此RPS自由曲面坐标系=3D最佳拟合坐标系 循环次数建议至少3次,如何设置循环精度条件请参考上文。

  三、P6‍

  P6方法主要用于管道测量中,建立基本坐标系,与RPS321设置几乎完全一致,唯一区别是:P6坐标系内只允许填入三个元素,如下图:

蔡司三坐标

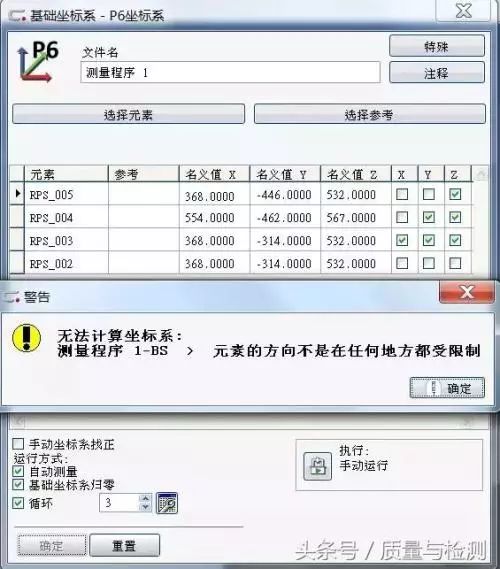

  循环次数建议至少3次,如何设置循环精度条件请参考上文。 以下是错误的P6坐标系建立示范

蔡司三坐标
