发布日期:2023-06-15 11:36:18
翼型检测通常涵盖风扇叶片、蜡模叶片、压气机叶片,涡轮叶片以及整体叶盘,痛点各异。以风扇叶片为例,目前的趋势是复合材料,包括钛合金包边,其测量难点在于复材往往需要进行非接触的测量,同时翼型扭转大,叶身比较高,还要满足内部缺陷的检测。

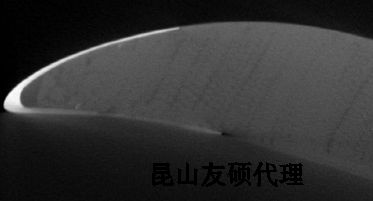

在叶片缺陷分析方面,ZEISS 450kV蔡司工业CT VoluMax 9 titan可以针对高密度材料,例如单晶叶片的探伤需求,由于封闭管而不更换灯丝、因此全天候在线检测,以及专注于低计量要求的检验应用的检测痛点,实现叶片内部探伤,涡轮叶片内部结构探伤,陶瓷型芯内部结构探伤,高密度镍基合金以及高温合金探伤。
针对3D喉道面积计算,蔡司几何分析匹配GOM Blade inspect Pro软件计算以及虚拟装配可以提高对发动机性能的理解,实现喉道几何面积与空气动力学更好的相关性
