蔡司代理昆山友硕小编介绍蔡司三坐标测量机(CMM)是高精度、可重复性和自动化尺寸检查的代名词。接触式扫描测头使准确性和生产率达到一个新水平:探头沿着一条路径测量数以千计的点。蔡司主动扫描技术加速了测量过程。设备利用率最大化,也能更快地识别问题。

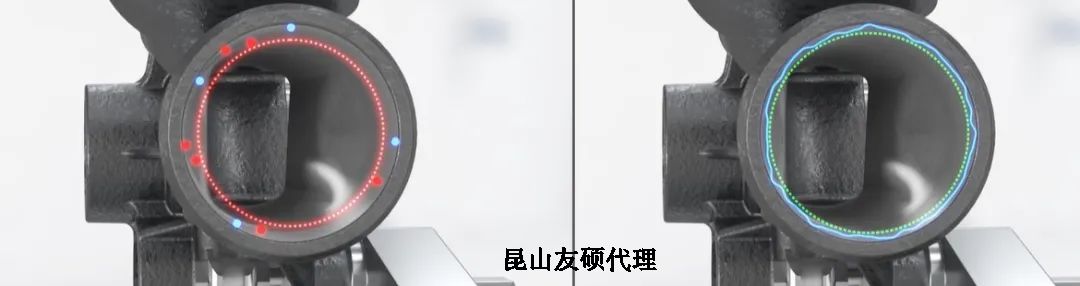

单点测量VS蔡司扫描技术
选择合适的测头
测头在获取高质量的测量结果中起着决定性作用。触发式测量也被称为“啄木鸟”法:测量一个点,移向另一处位置,再次测量,重复上述操作直至工作完成。该测量方式将耗费大量的时间,同时由于采集的数据量太少,所以测量精度也相应降低。相反,接触式扫描技术采用连续扫描的方式进行数据采集,当探针在表面移动时,该技术可以沿着路径快速、准确地测量数以千计的点。这保证了更快的工作流和更精确的测量结果。
传统和主动扫描
蔡司三坐标测量机区分了传统扫描和主动扫描。尽管它们都是基于连接探头的探针移动来记录表面数据,但是在功能性方面仍有较大的差异。传统探头系统使用弹簧来保持探针位于中部位置,并使用应变仪来测量探针在被测表面移动时发生的弯曲扭转。主动探头系统则使用软件控制的电磁铁以及力控制器,以保持控针上的稳定且较低的受力。
高精度测量:扫描
相较于触发式传感器,扫描的操作安全性更高,测量更准确。例如,分析机械加工部件时,大部分表面平整且光滑。此时弹簧的压缩偏移将维持在一个恒定且狭窄范围内,您可以通过比单点测量更快的扫描速度,收集更多的数据 ,且精度更高。另一方面,如果部件的形状及位置偏差较高且不规则结构较多,需要降低扫描速度,避免探针弯曲或发生空中扫描。此时如果使用的是主动式测头,那么由于测力恒定,则不会发和此类现象。

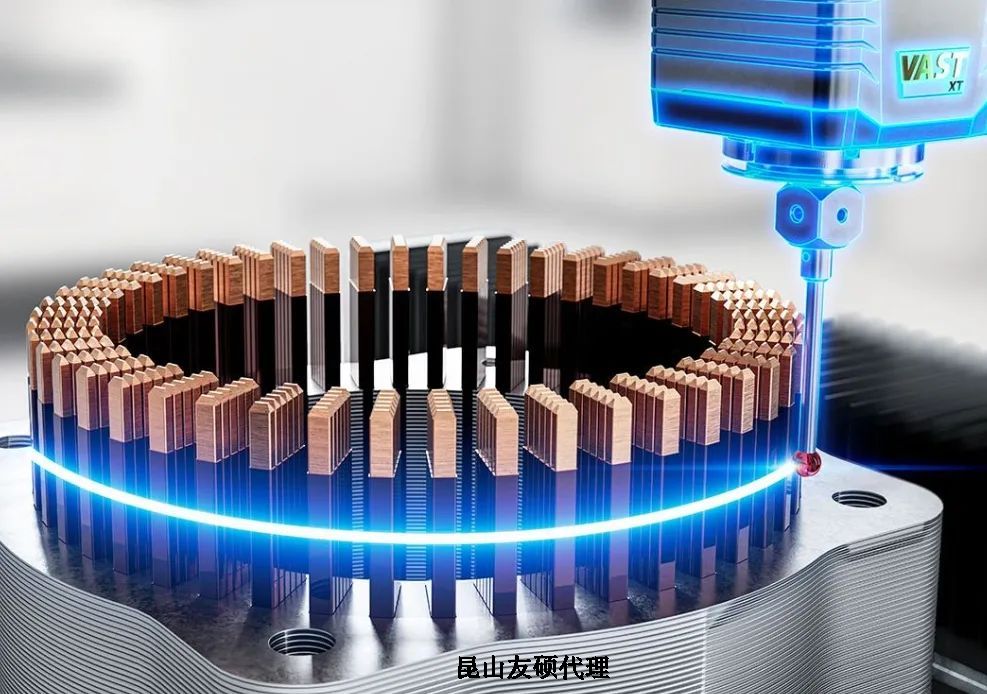

灵活且面向未来:主动扫描
主动扫描系统中,无论长度、重量、位置、方向如何 ,力控制器始终保持探针能够施加稳定的测量力。这为探针提供了更大的移动范围,无需重新定位探头。主动系统实时监测偏差,并调整测量力以使其维持在较低且连续的水平,使得整个过程的精度更高、速度更快。相较于传统系统,主动扫描的速度更快,同时不影响准确性。
应对日常挑战的优点
生产期间,诸如工具磨损和热形变等因素可能造成部件偏离指定规格。产品通过率因此变得严峻。扫描更快意味着设备使用率最大化,线上识别问题的速度更快,从而减少部件报废和返工的数量。
