蔡司三坐标提高测量效率的高效武器–碳纤维测杆针
Nadine Schwab先生经过长期实验发现,与铝、不锈 钢、钢、钛和陶瓷等常规材料相比,碳纤维是更理想的测杆或延长杆材料选择,因为碳纤维重量轻,具有较高的抗弯强度,并且他们具有良好的热稳定性,对于高速扫描而言会极大地降低测量精度的不确定性。

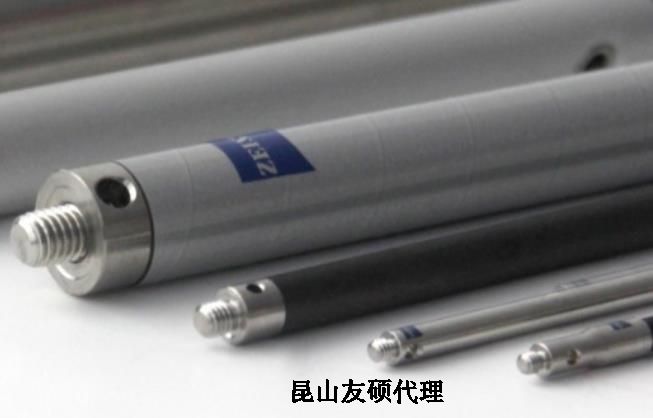

如果将碳纤维和其他材质的延长杆进行对比,以每秒8毫米的测量速度为例, 使用钛金属延长杆会产生7.3微米的误差,如果蔡司三坐标测量机以每秒12毫米的速度进行扫描,误差则会达到13.0微米;而在相同条件下,采用ThermoFit碳纤维结合钛合金的蔡司延长杆(参见下方图片),则只有1.7 ~ 2.4微米的偏差,测量不确定度的影响比钛金属加长杆降低5倍左右,同时室温引起的膨胀也远低于钛等其他材料。
作为专注于精密测量的百年德国公司,蔡司推出了针对高速测量应用场景的ZEISS REACH CFX 系列碳纤维延长杆,该延长杆具有独特的相互交织绕组结构(参见下图),并且适配器可以插入碳纤维中,保证整体系统结构。

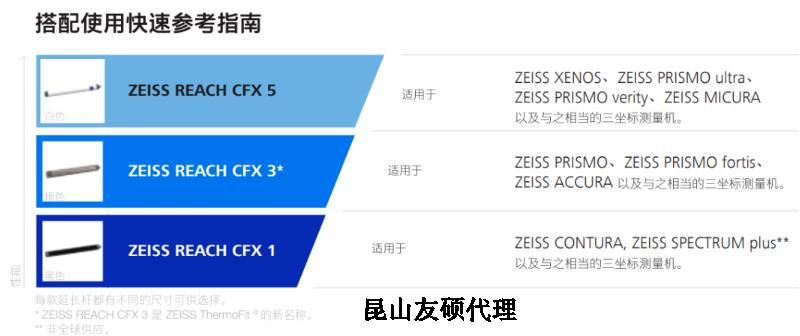

ZEISS REACH CFX产品系列共有三种类型,专门根据不同的蔡司三坐标测量机的差异化精度要求而定制,力求让您的CMM始终保持高精度。
